Ejercicio 86 Embalses

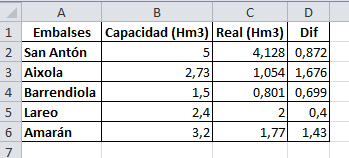

A partir de los siguientes datos:

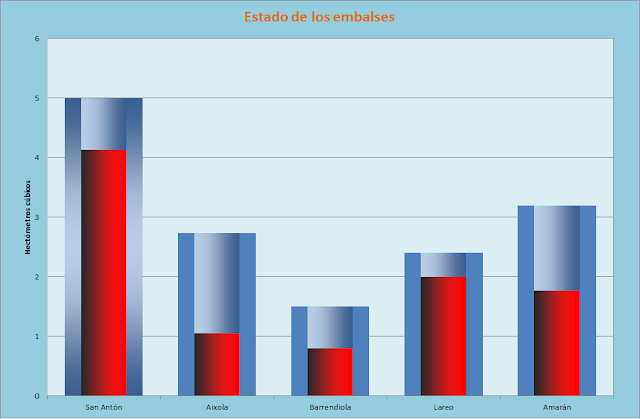

Obtén el siguiente gráfico:

Para ello sigue los siguientes pasos:

• Seleccionamos A2:D7 y accedemos a Insertar + Columna + Columna agrupada. Eliminamos la leyenda el gráfico.

• Hacemos doble clic en una columna granate y, en Dar formato a serie de datos, Opciones de serie marcamos el botón de opción Eje secundario. Repetimos este paso con las columnas de color verde.

• Doble clic en una columna azul y, en Opciones de serie, ponemos 45% en Ancho del Intervalo.

• Clic con el botón derecho en una columna granate (o en una verde). En el menú emergente, seleccionamos Cambiar tipo de gráfico de series y elegimos Columna apilada.

• Doble clic en una columna azul.
• En Relleno, elegimos Relleno degradado. En Puntos de degradado, dejamos los tres delimitadores que hay por defecto; a los delimitadores de los extremos, les ponemos Azul, Énfasis 1, Oscuro 25%, y al central, Azul, Énfasis 1, Claro 60%. En Dirección, elegimos Lineal izquierda.
• En Color de borde, ponemos Sin línea.

• Doble clic en una columna verde.
• En Relleno, elegimos Relleno degradado. En Puntos de degradado, eliminamos el delimitador central; al delimitador izquierdo les ponemos Azul, Énfasis 1, Claro 60%, y al de la derecha, Azul, Énfasis 1, Oscuro 25%. En Dirección, elegimos Lineal derecha.
• En Color de borde, ponemos Sin línea.

• Doble clic en una columna granate.
• En Relleno, elegimos Relleno degradado. En Puntos de degradado sólo debe haber dos delimitadores; al delimitador izquierdo les ponemos Negro, Texto 1, Claro 15%, y al de la derecha, Rojo. En Dirección, elegimos Lineal derecha.
• En Color de borde, ponemos Sin línea.

• Eliminemos la escala vertical secundaria. Para ello, hacemos doble clic encima de ella y, en Marca de graduación principal, en Marca de graduación secundaria y en Etiqueta del eje, elegimos Ninguno.

• Doble clic en la escala vertical izquierda. En Número y en la opción Posiciones decimales, ponemos 0.

• Con el gráfico seleccionado, accedemos a Herramientas de gráficos + Presentación + Título de gráfico + Encima del gráfico. En letra Calibri + 16 + Anaranjado + Énfasis 6 + Oscuro 50%, ponemos el título siguiente: Estado de los embalses

• Con el gráfico seleccionado, accedemos a Herramientas de gráficos + Presentación + Rótulos del eje + Título del eje vertical primario + Título girado. En letra Calibri + 12, ponemos el título siguiente: Hectómetros cúbicos

• Doble clic en cualquiera de las líneas de división principales.
• En Color de línea, elegimos Línea sólida. En Color, seleccionamos Blanco, Fondo 1, Oscuro 25%.
• En Estilo de línea y en el apartado Tipo de guión, elegimos Punto cuadrado.

• Hacemos clic en el Área del gráfico y ponemos un Relleno sólido de color Azul, Énfasis 1, Claro 40%.

• Hacemos doble clic en el Área del trazado y ponemos un Relleno sólido de color Aguamarina, Énfasis 5, Claro 60%.
